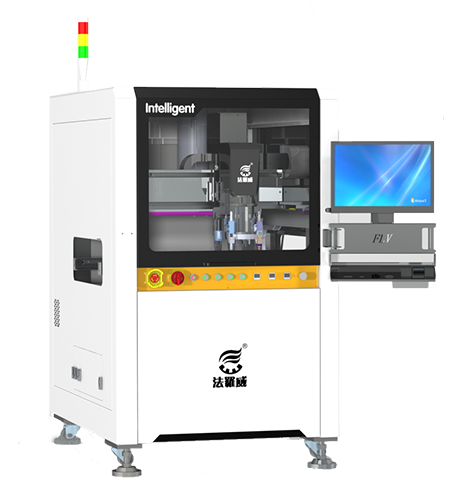

五轴点胶机FDI-5000

作者:点胶机

设备性能 整体采用钢体架构设计,可承受高速运行时冲击,机台运行平稳无共振噪音; 采用研华IPC+法罗威全功能控制系统,WINDOWS 7 操作系统; 采用在线示教程序设计模式,故障声光
全国热线

0512-57251558

详细信息


设备性能
  1. 整体采用钢体架构设计,可承受高速运行时冲击,机台运行平稳无共振噪音;
  2. 采用研华IPC+法罗威全功能控制系统,WINDOWS 7 操作系统;
  3. 采用在线示教程序设计模式,故障声光报警及菜单警示;
  4. 五轴运动平台,采用精密滚珠丝杠配滑轨,搭配松下伺服电机;
  5. 运动部分采用不锈钢护罩全方位保护,防止运动模块受到污染,影响使用寿命;
  6. 配备高压回吸阀,适用高粘度胶水;
  7. Z轴方向能根据异型器件高度进行上升及下降胶阀以调整单次点胶范围;
  8. U轴可以360°旋转,胶阀可0°±60°偏摆;
  9. 可实现点、线、圆、弧等点胶;
  10. 配备专用供料装置,密封恒久供给方式,供料均匀一致;
  11. 配有SMEMA信号端口,可与其他设备通讯;
  12. 高精度步进电机配备不锈钢加长链条,能平滑地加减传送,使产品快速、稳定、准确地传送到指定位置,且不会造成产品撞伤。
  13. 配有安全门报警系统,门开启则停止工作;
  14. 程序调用系统:可选配二维码、条形码扫描功能,可对产品运行轨迹进行调取。
  15. 配备低液位报警系统,无胶提前预警功能。
  16. 可选配CCD视觉系统、实现正反面识别自动调取程序、防呆、定位等功能。
  17. 可选配不间断供胶系统,实现不停机加胶连续生产。
技术参数
序号 规格项目 规格参数
1 外型尺寸 External Size L*W*H 1000*1400*1650mm
2 重量 Weight 750KG左右
3 单阀作业范围 Coating Area L510mm*W460mm
4 调幅范围  Amplitude modulation range 50-460mm
5 输送带高度 Conveyor Height 900mm±20mm
6 控制系统 Control System 研华IPC+运动控制卡
7 驱动方式 Drive Type 伺服系统+滚珠丝杆
8 驱动轴数 Axis 5轴
9 最大工作速度 Max Work Move Speed 1200mm/sec
10 最大组件高度 Max PCB Component Height 上100mm 下100mm
11 程序设计方式 Programming Type 示教
12 旋转角度 Rotation Angle 0-360度
13 定位精度 Positioning Accuracy ±0.02mm
14 重复精度 Repeat Accuracy ±0.01mm
15 电源 Power AC220V 50~60Hz
16 总功率 Total Power 2000W
17 气源供给 Air supply 0.5Mpa~0.8Mpa
18 气源流量 Air Ventilation <10CFM
19 工作方向 Work flow ▉左→右(标配)□右→左
*喷涂精度与胶水特性有关,不同胶水喷涂效果有所不同

FDI-5000附件选配(选配打“√”或“■”)
标配功能 ■压板装置 -
选配功能 □条码枪调程序(□手动  □自动) □CCD视觉系统
□UPS不间断电源 □不间断供胶系统
□MES接口 口定板装置
口流量检测 □底部回板系统
口整线一键调宽 -
胶阀配置 口回吸阀 口1PCS (标配)
■高压回吸阀 ■1PCS
口螺杆阀 口1PCS
供料
装置
口30ml供料桶 口50ml供料桶
口300ml供料泵 (气动 ) 口300ml供料泵 (螺杆)
口5加仑供料泵 ■300ml双料桶不间断供料泵





FDI-5000主配件清单
序号 名称 品牌 单位 数量 用途
1 胶阀 法罗威 1 点胶用
2 运动控制卡 固高 1 控制设备电气组件
3 工控机 研华 1 软件存储执行用
4 滑轨 HIWIN 6 运动机构
5 丝杆 TBI 3 运动机构
6 气动组件 SMC/AirTAC/精器 1 气缸动作,喷涂开关,气压调节
7 伺服电机 松下 5 运动定位用
8 继电器 欧姆龙 1 控制执行用
9 传感器 SICK 1 进料定位检测用
